En el ámbito de la topografía moderna, la correcta gestión de sistemas de coordenadas es fundamental para garantizar la precisión en proyectos de ingeniería, minería, construcción y fotogrametría.
Los equipos GNSS de la marca SOUTH, junto con la aplicación SurvStar, ofrecen herramientas avanzadas para el cálculo y aplicación de parámetros de transformación entre sistemas globales y sistemas locales.
¿Qué es una transformación de coordenadas?
Es el proceso mediante el cual se establecen relaciones matemáticas entre dos sistemas distintos, por ejemplo:
- Sistema geodésico global (WGS84 – UTM)
- Sistema topográfico local del Proyecto
Tipos de transformación:
- Transformación de 3 parámetros: Incluye únicamente 3 traslaciones (ΔX, ΔY, ΔZ). Se recomienda para proyectos pequeños donde no se requieren rotaciones ni factor de escala

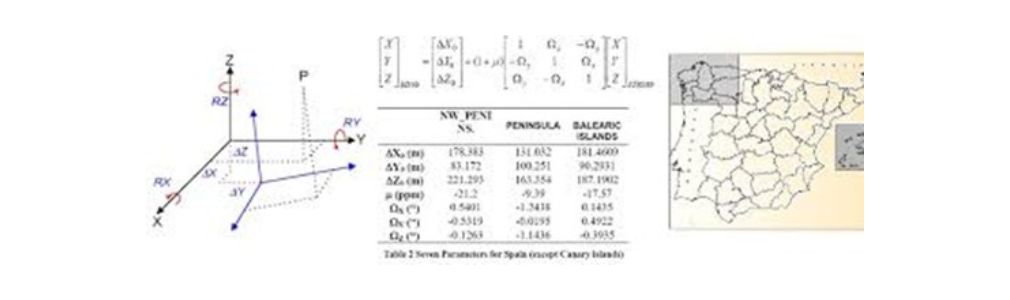

- Transformación de 7 parámetros (Clásica 3D): Incluye 3 traslaciones, 3 rotaciones y 1 factor de escala. Es el método más recomendado para proyectos de ingeniería y minería donde se requiere mayor precisión.
Paso a paso con SurvStar:
1. Preparación de puntos de control:
- Contar con coordenadas WGS84 (Latitud, Longitud, Altura elipsoidal).
- Contar con coordenadas locales (Este, Norte, Cota).
- Utilizar mínimo 3 puntos comunes (recomendado 4 a más).
2. Acceso al módulo de transformación:
- Ingresar a configuración
- Seleccionar sistema de coordenadas
- Elegir transformación (3 a 7 parámetros)

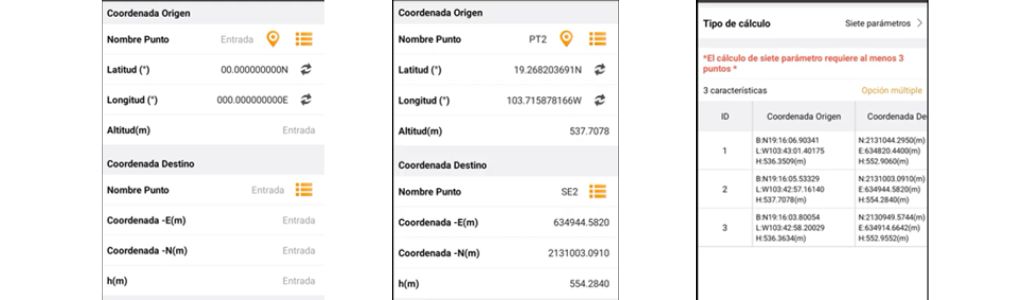

3. Ingreso de puntos:
- Utilizar la opción «Agregar Punto»
- Ingresar coordenadas origen (WGS84)
- Ingresar coordenadas destino (Sistema Local)

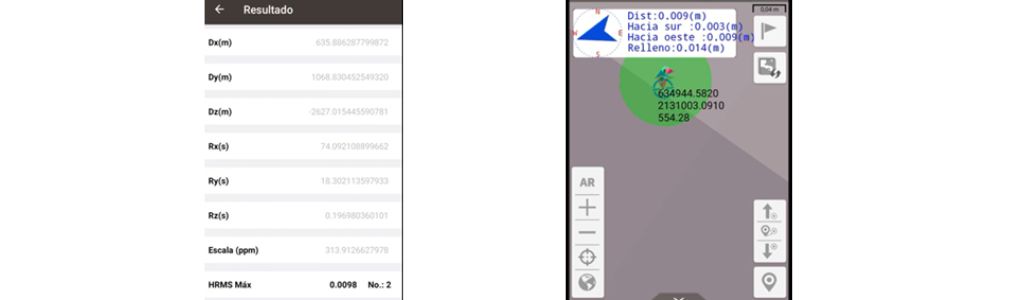

4. Cálculo automático
- SurvStar calcula traslaciones.
- En 7 parámetros calcula rotaciones y factor de escala.
- Revisar residuos y tolerancias.
5. Validación:
- Medir un punto adicional de control.
- Comparar coordenadas transformadas vs locales.
- Confirmar coherencia geométrica.
Aplicaciones:
- Enlace de bases GNSS a redes topográficas.
- Conversión UTM a sistema local.

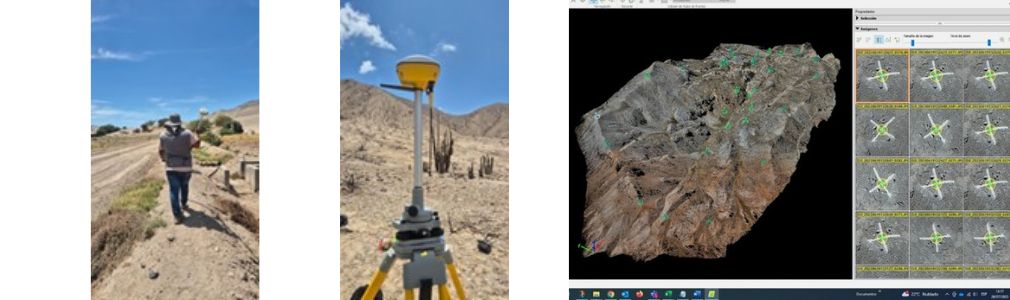

- Integración GNSS con estación total.
- Georreferenciación de fotogrametría con RPAS.

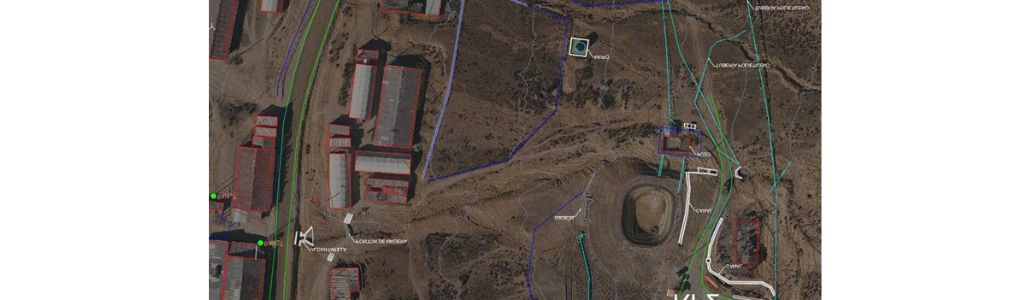

- Generación correcta de MDT y ortomosaicos.
Es importante considerar las siguientes recomendaciones profesionales:
- Utilizar mínimo 3 puntos comunes.
- Distribuir los puntos en todo el proyecto.
- Validar siempre con un punto independiente.
- Preferir 7 parámetros en proyectos extensos.
El dominio del cálculo de parámetros de transformación garantiza coherencia geométrica, precisión en replanteos y reducción de errores en obra.
